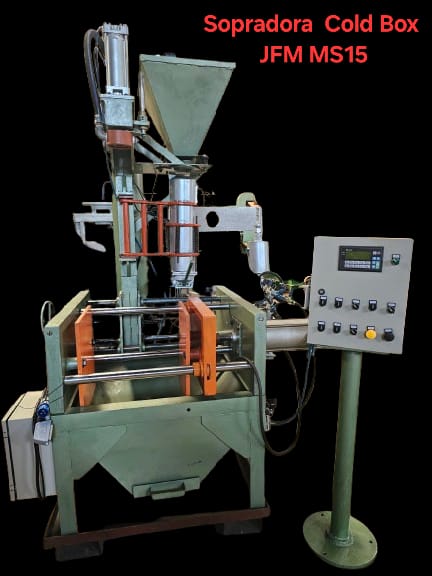

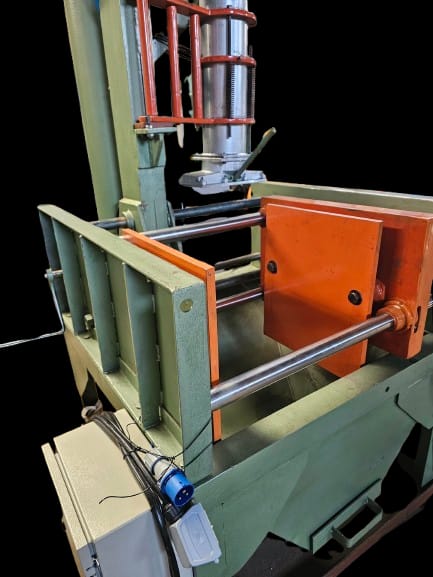

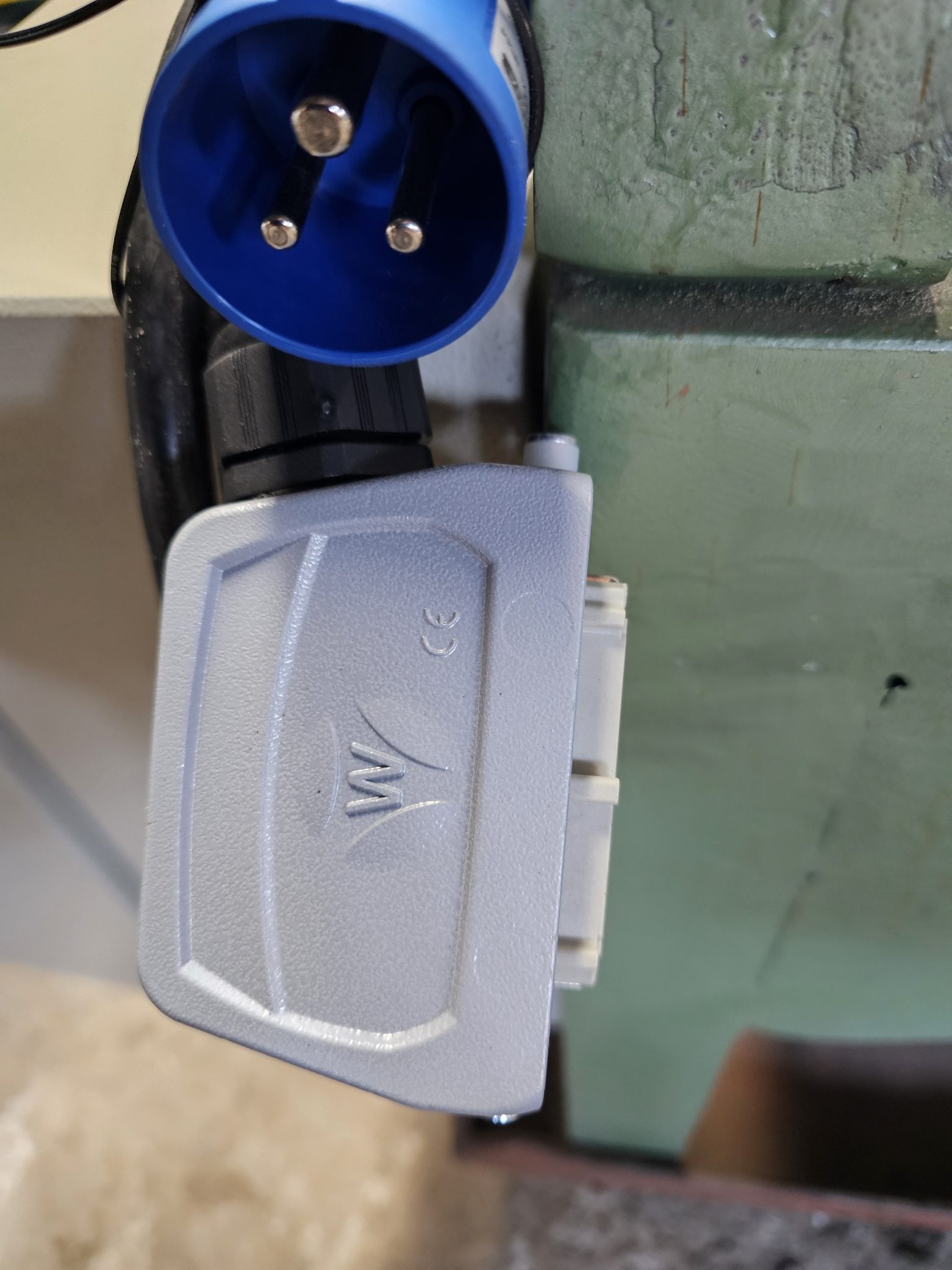

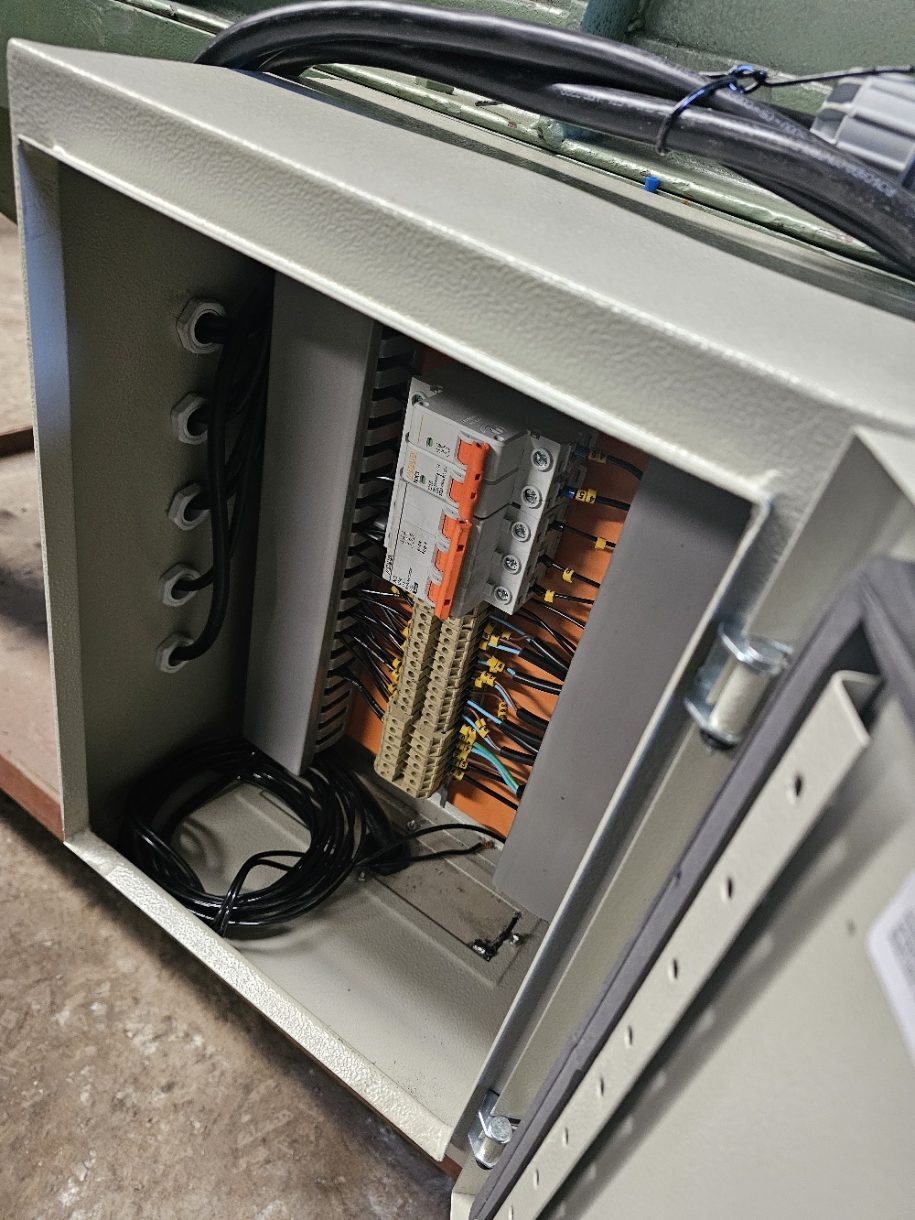

Sopradora de Macho tipo COLD BOX JFM MS15 = Retroffitada

Dados Técnico:

Sopro até 15 Kgs = 23 litros

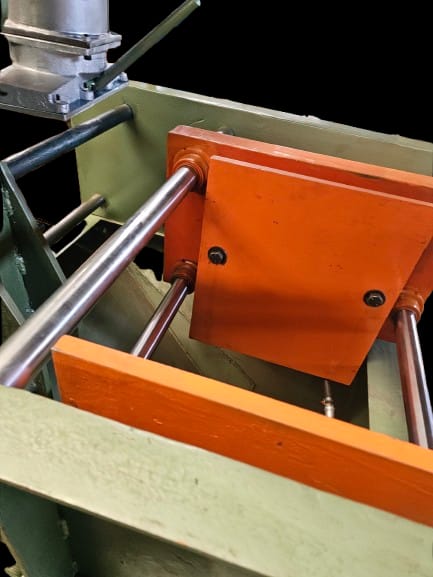

Tamanho da placa ferramental:   largura 450 x 580 altura- Abertura de 700 mm – ABERTURA E FECHAMENTO DS PLACA AUTOMATIZADO.

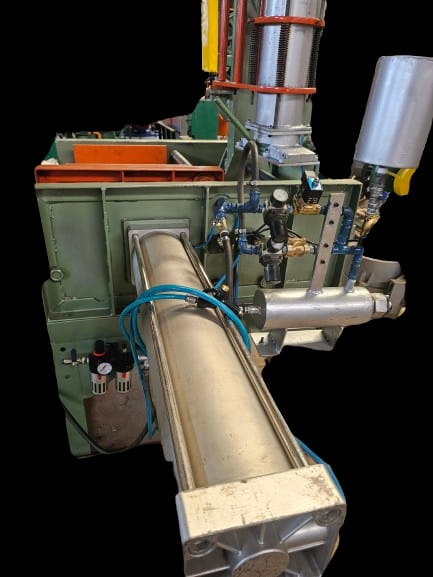

A máquina MS15 foi desenvolvida para fabricar moldes de areia por meio de injeção pneumática por sopro e sistema de gasagem. Para seu funcionamento ideal, recomendamos uma pressão mínima de 3 BAR (43,5 PSI) e máxima de 6 BAR (87 PSI).

O processo é realizado de forma parcialmente automática, com a seguinte sequência operacional:

Fechamento da placa automática (pressionando o botão de partida de sopro uma única vez);

Posicionamento do magazine de forma manual;

(Aperta o botão de partida de sopro, após a posição manual do magazine) Ativação da prensa, que pressiona o tubo de sopro contra a ferramenta;

Sopro areia;

Tempo de alívio, para equilibrar a pressão;

Retorno da prensa à posição inicial;

Posicionamento do bocal de gasagem na boca da ferramenta com o tubo de sopro ainda posicionado;

Ativação do ciclo de gasagem (pressionando o botão de partida de gasagem);

Tempo de amina – controla a quantidade de amina no aquecedor para geração de gás;

Tempo de pré-gasagem – prepara a peça para receber a amina vaporizada;

Tempo de gasagem – tempo efetivo de injeção de gás para a cura do molde;

Tempo de cura – intervalo entre o término da gasagem e o retorno do carro;

Abertura automática do carro, concluindo o ciclo.

Observação: O posicionamento do magazine e do tubo de sopro são manuais, sendo responsabilidade do operador garantir o correto encaixe e segurança antes de iniciar o ciclo.

Sistema de gasagem

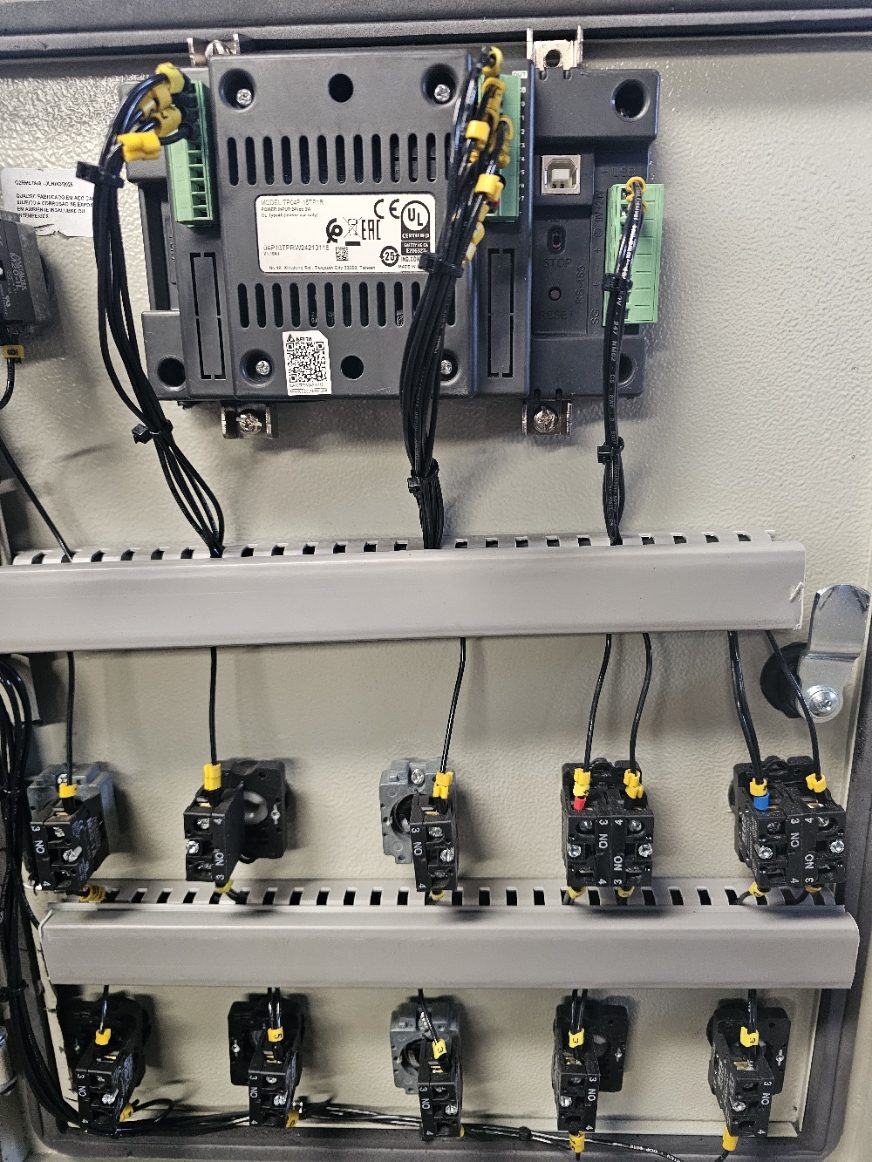

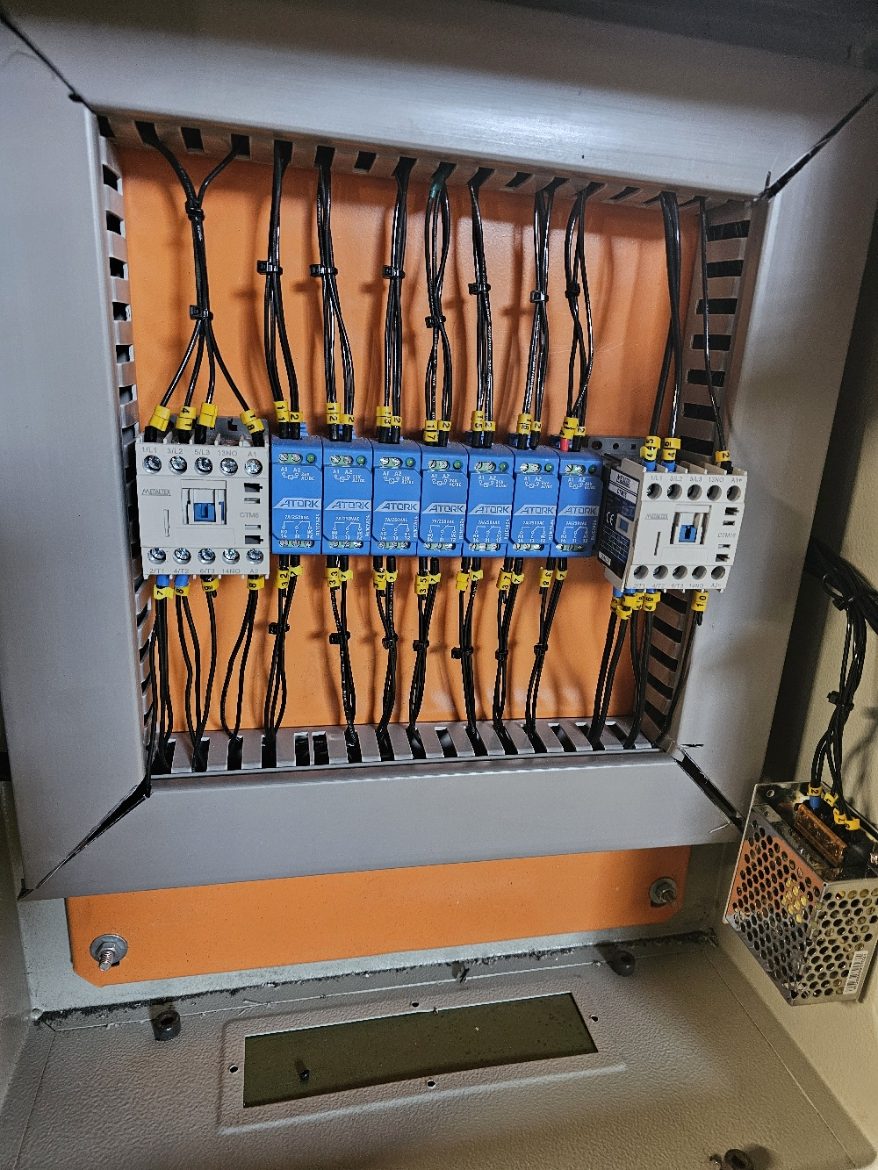

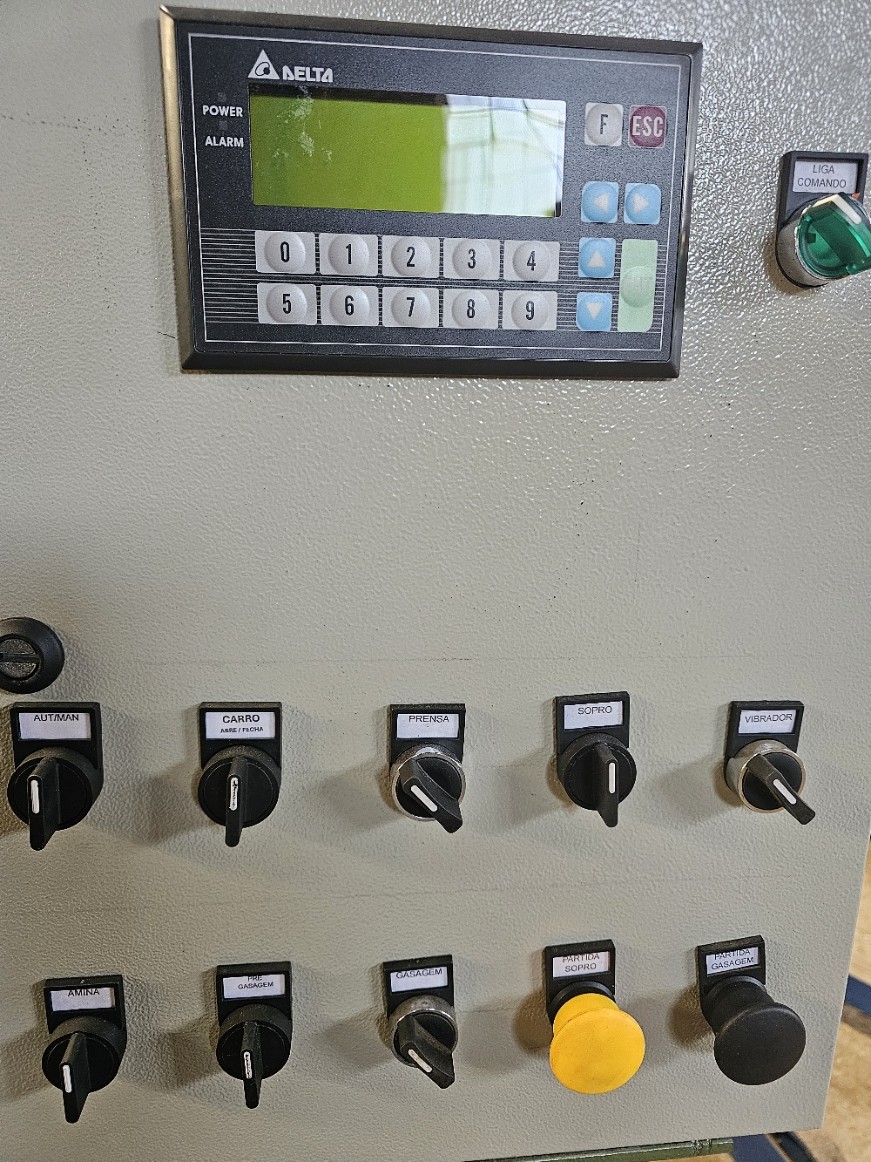

Amina com reservatório – Pré Gasagem – Gasagem Controlado por temporizador através do CLP DELTA TP04

TUTORIAL – CONFIGURAÇÃO DOS TEMPOS DE OPERAÇÃO (CLP DELTA TP04)

A seguir, estão listados e explicados os principais tempos que compõem o ciclo automático da máquina Cold Box MS-15. Esses tempos devem ser configurados no CLP conforme o tipo de ferramenta, tipo de areia, resina, quantidade de amina e tempo necessário para cura do molde.

1. Fecha Carro

•                      Função: Controla o tempo necessário para que o carro da máquina se feche completamente, pressionando a ferramenta.

•                      Orientação: Ajuste suficiente para garantir o fechamento completo antes do início do ciclo.

2. Tempo Prensa

•                      Função: Tempo em que a prensa pressiona o tubo de sopro contra a caixa de ferramenta (molde).

•                      Orientação: Garante vedação do tubo de sopro para evitar perda de areia durante o sopro.

3. Tempo de Sopro

•                      Função: Define o tempo de injeção da areia com resina dentro da cavidade do molde.

•                      Orientação: Deve ser ajustado conforme o volume do molde. Sopro insuficiente gera moldes incompletos.

4. Tempo de Alívio

•                      Função: Tempo de espera após o sopro, antes da liberação da prensa, para estabilização da pressão e acomodação da areia.

•                      Orientação: Normalmente entre 1 a 2 segundos.

5. Tempo Prensa de Gasagem

•                      Função: Tempo em que a prensa permanece pressionada, agora para vedação do bocal de gasagem com a ferramenta.

•                      Orientação: Deve assegurar vedação completa para que o gás com amina entre apenas na cavidade do molde.

6. Tempo Amina

•                      Função: Tempo de dosagem da amina líquida no vaporizador, que transforma a amina em gás.

•                      Orientação: Controla diretamente a quantidade de amina usada no ciclo. Ajustar conforme o tipo de peça.

7. Tempo Pré-Gasagem

•                      Função: Tempo de entrada de ar quente antes da gasagem, para preparar a cavidade do molde.

•                      Orientação: Melhora a penetração e uniformidade do gás amina na peça.

8. Tempo Gasagem

•                      Função: Tempo de injeção do gás (amina vaporizada) dentro do molde para curar a resina.

•                      Orientação: Tempo crítico para qualidade da cura. Muito curto = peça mole. Muito longo = desperdício.

9. Tempo de Cura

•                      Função: Espera após a gasagem, antes da liberação da prensa e abertura da ferramenta.

•                      Orientação: Tempo extra para garantir a cura completa da resina.

10. Abrir Carro

•                      Função: Tempo para abertura do carro após o fim do ciclo de cura.

•                      Orientação: Permite acesso ao molde pronto.

•                      Importante:

Para abrir o carro automaticamente, digite o valor “10” no parâmetro correspondente.

11. Ligado a Resistência

•                      Função: Tempo em que a resistência do vaporizador permanece ligada durante o ciclo.

•                      Orientação: Responsável por aquecer a amina líquida, transformando em gás.

•                      Importante:

Para ligar a resistência automaticamente, digite “10” no parâmetro correspondente.

12. Desligado a Resistência

•                      Função: Tempo de desligamento da resistência após o uso, evitando consumo contínuo de energia e sobreaquecimento.

•                      Orientação: Ideal para segurança e economia. Ajustar conforme a frequência de operação da máquina.

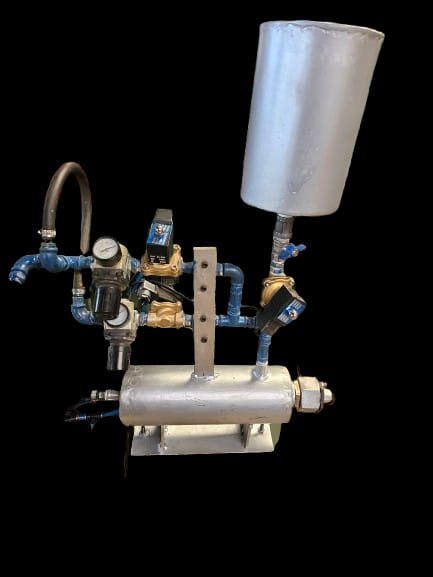

Aquecedor para gasagem controlado por controlador de temperatura

Regulador de pressão da gasagem

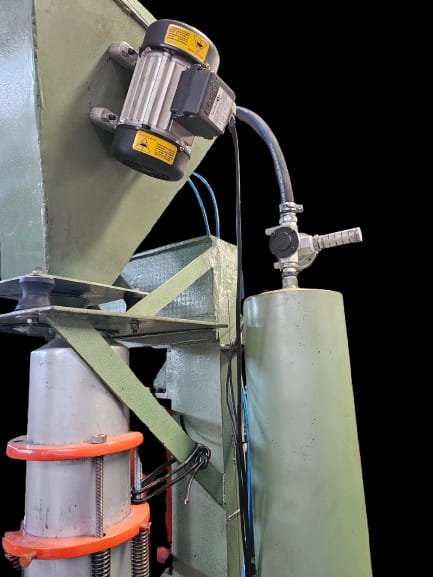

Sistema de vibração para areia descer no tubo de sopro – Automático

Todas as operações que o braço voltar ao estado inicial, o vibrador inicia, fazendo que a areia molhada desça ao tubo de sopro.
